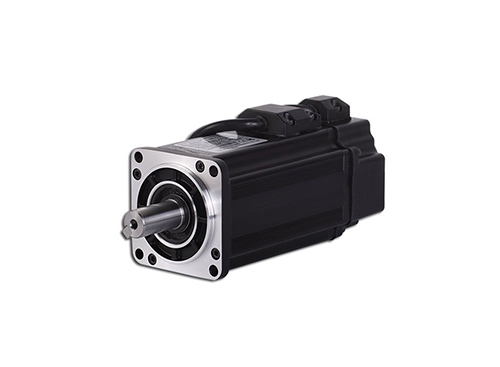

80系列伺服电机
-
尺寸外形图伺服电机型号LLL法兰SLS螺纹孔X深度键LRLELCLALBLZQKWTU80EMA-016A164(207)129(172)3538090706.41931M6×1525663.580EMA-024A179(222)144(187)35380907061931M6×1525663.580EMA-032A199(242)164(207)35380907061931M6×1525663.580EMA-038A214(257)179(222)35380907061931M6×1525663.5注：（）中为带制动器电机
-
产品特点
规格参数

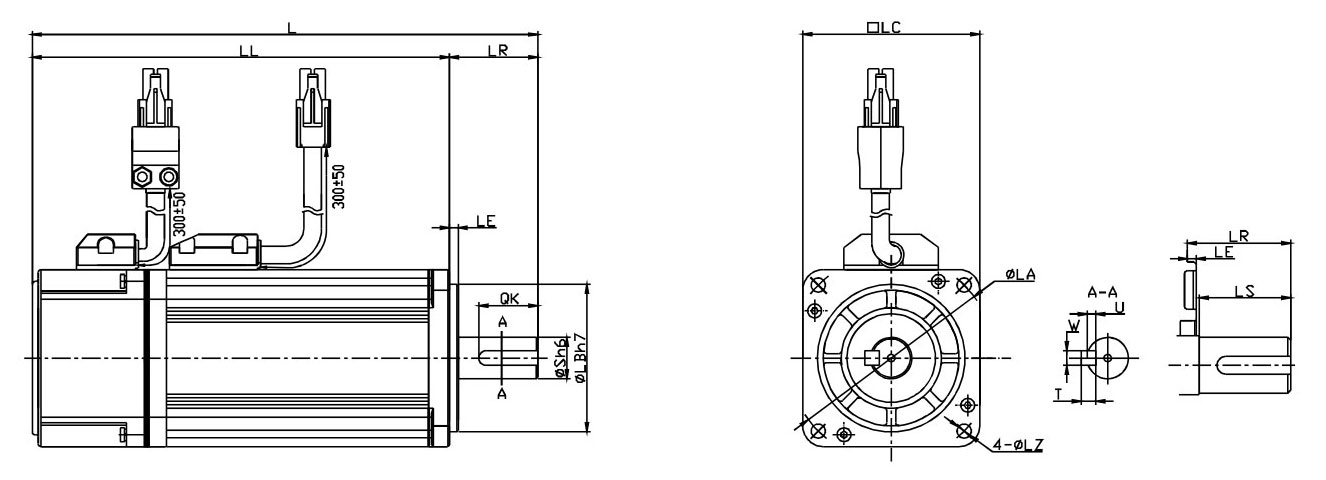

- 尺寸外形图
伺服电机型号 L LL 法兰 S LS 螺纹孔X深度 键 LR LE LC LA LB LZ QK W T U 80EMA-016A 164(207) 129(172) 35 3 80 90 70 6.4 19 31 M6×15 25 6 6 3.5 80EMA-024A 179(222) 144(187) 35 3 80 90 70 6 19 31 M6×15 25 6 6 3.5 80EMA-032A 199(242) 164(207) 35 3 80 90 70 6 19 31 M6×15 25 6 6 3.5 80EMA-038A 214(257) 179(222) 35 3 80 90 70 6 19 31 M6×15 25 6 6 3.5 注：（）中为带制动器电机的尺寸。
技术参数
| 伺服电机号 | 80EMA- | ||||
| 016A | 024A | 032A | 038A | ||
| 电源电源 | V | 220 | |||
| 额定输出功率 | W | 500 | 750 | 1000 | 1200 |
| 额定转矩 | N.m | 1.6 | 2.4 | 3.2 | 3.8 |
| *大转矩 | N.m | 4.8 | 7.2 | 9.6 | 11.4 |
| 额定电流 | Arms | 3.0 | 4.0 | 5.2 | 5 |
| *大电流 | Arms | 9.0 | 12.0 | 15.6 | 15 |
| 额定转速 | r/min | 3000 | |||
| *高转速 | r/min | 4500 | |||
| 转动惯量 | ×10-4kg.㎡ | 1.09（1.29） | 1.24（1.44） | 1.59（1.79） | 1.98（2.18） |
| 重量-不带制动器 | kg | 2.4 | 2.9 | 3.5 | 4.1 |
| 重量-带制动器 | kg | 3 | 3.5 | 4.1 | 4.7 |
| 轴向*大荷量 | N | 98 | |||
| 径向*大荷量 | N | 249 | |||
| 制动器额定电压 | V | 24 | |||
| 制动器额定功率 | W | 11.5 | |||
| 制动器保持转矩 | N.m | 4 | |||
| 编码器 | 标配 | 省线式编码器2500P/R | |||
| 选配 | **值编码器131072P/R,旋转变压器，增量式编码器2500P/R | ||||
| 绝缘等级 | F | ||||
| 环境温度 | 0～+40℃(不结冰) | ||||
| 环境湿度 | 20~80%RH（不结露) | ||||
| 防护等级 | IP65(除输出轴伸和电连接器）IP65 | ||||
注：括号内的数值表示带制动器电机的值。

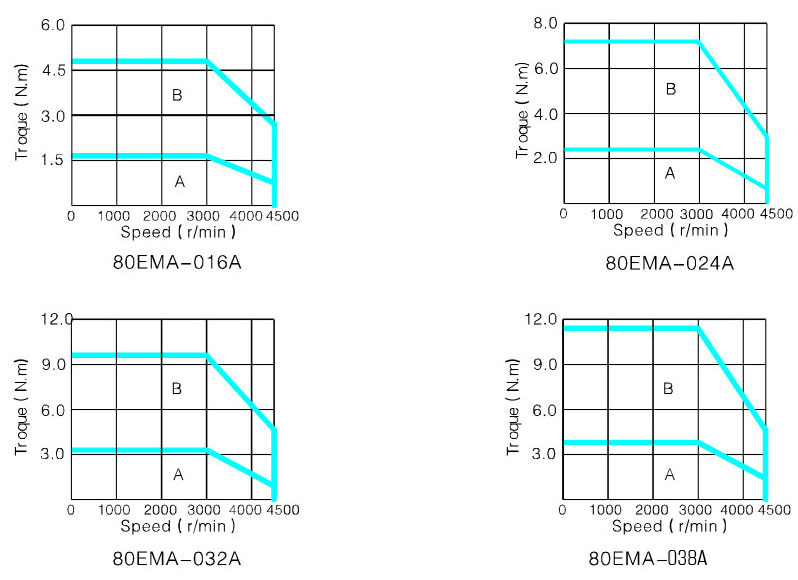

● 转矩特性
